Dachhauben, Lüftungshauben und Lamellenhauben

Dachhauben, Lamellenhauben, Dachlüftungsaufsätze

Dachhaube

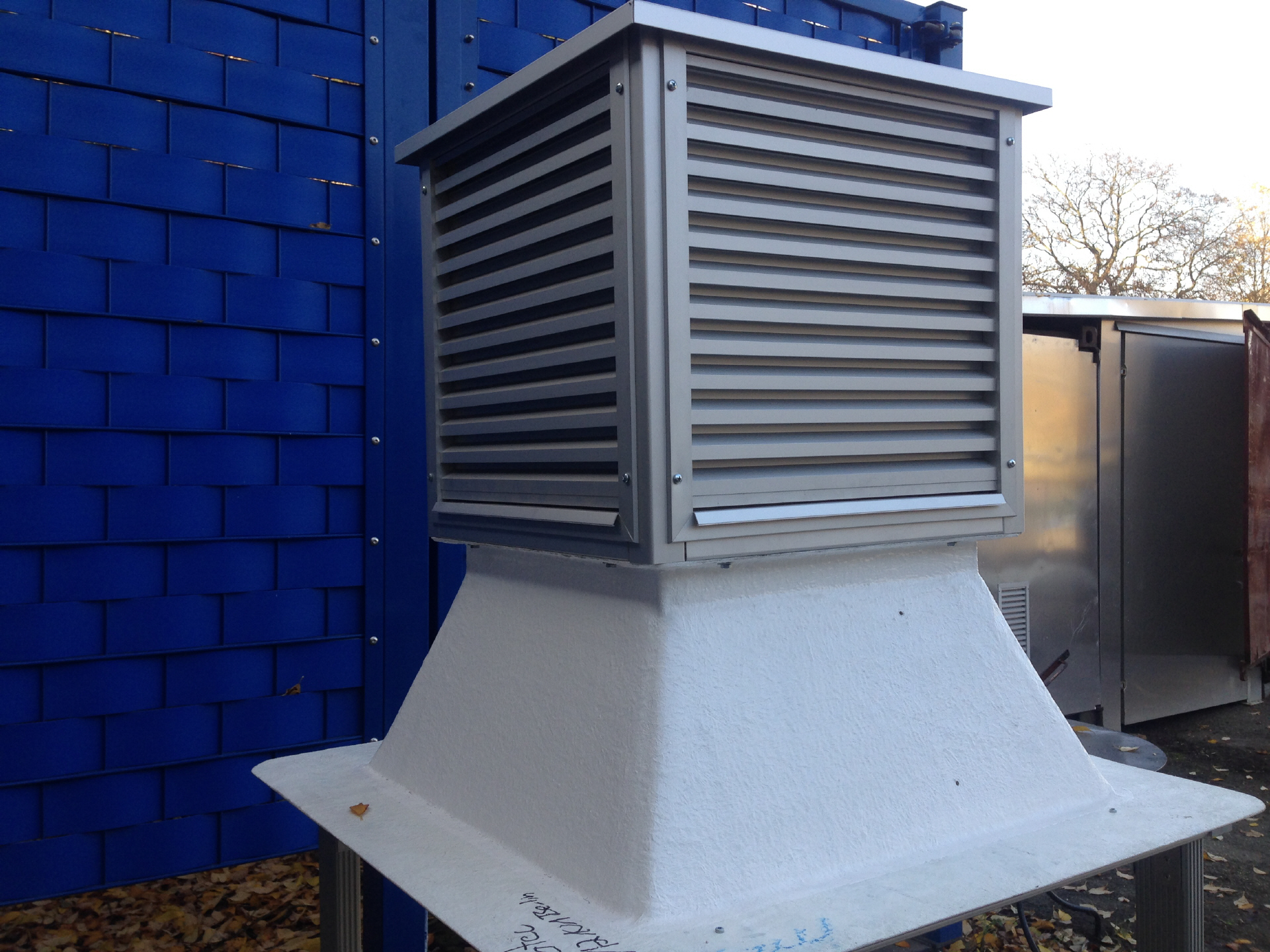

rotec Dachhaube mit GFK Sockel RW3000

Auch als RW3000plus nach DIN EN 12.101-2 für Schachtentrauchung erhältlich.

Anfertigung von Dachhauben nach Kundenwunsch

rotec Entlüftungshaube

Wir können folgende Produkte für Sie auf Maß anfertigen:
- Dachlüftungsaufsatz
- Lamellenhaube
- Dachsockel

Die Einsatzgebiete der Dachhauben und Lamellenhaube sind RLT-Anlagen.
- Zu- und Abluftführung auf dem Flachdach
- Belüftung von Aufzugsschächten
- Fortluftabführung
- Frischluftabsaugung
- Integration in Umluftanlagen

Der Dachlüftungsaufsatz eignet sich für die Belüftung von verschiedenen Belüftungsanlagen.

Die Dachhaube besteht aus einer Lamellenkonstruktion und wird in der Regel im quadratischen Format gefertigt.

Für eine fachkundige Beratung unserer Lamellenhauben kontaktieren Sie bitte unsere Mitarbeiter.

rotec Dachhauben, Lamellenhauben Bildergallerie



Lamellenhauben

Lamellenhauben Dachhauben

Die Lüftungshauben dienen in diesem Beispiel zur Belüftung einer Tiefgaragenanlage. Die Dachhauben lassen sich sehr gut in die moderne Architektur integrieren und geben Architekten ganz neue Möglichkeiten um Belüftung für Bauvorhaben zu schaffen.

Sonderbau von Lüftungshauben

Lüftungshauben, Lamellenhauben

rotec Dachhaube Berlin


Lüftungshaube, Dachhaube

Lüftungshaube mit GfK Unterbau

Auf Wunsch fertigen wir GFK-Sockel für unsere Dachhauben. Hierdurch erreichen wir eine gute thermische Trennung vom Gebäude. Bei Fahrstuhlschachtentlüftungen können in die Dachhauben Klappen eingebaut werden, die elektrisch angesteuert werden und sich nur während des Betriebs der Fahrstühle öffnen.


Dachhaube für kontrollierte Schachtentrauchung

rotec Dachhaube RW3000

rotec Dachhaube RW3000

rotec Dachhauben der Serie RW3000 sind zukunftsweisend für die kontrollierte Schachtentlüftung auf dem Flachdach. Die Dachhaube hat eine verschließbare Klappe. Der Motor ist geeignet für den Anschluss an eine bauseits vorhandene zentrale Steuerungsanlage. Die Aluminium-Dachhaube hat einen Doppelwandigen GFK Sockel für die thermische Trennung zwischen Haube und Dach. Das entstehen von Kondenswasser wird weitgehend vermieden.

rotec Dachhaube RW3000

rotec Dachhaube RW3000 für zentrale Steuerungen

rotec Dachhauben der Serie RW3000 sind zukunftsweisend für die kontrollierte Schachtentlüftung auf dem Flachdach. Die Dachhaube hat eine verschließbare Klappe. Der Motor ist geeignet für den Anschluss an eine bauseits vorhandene zentrale Steuerungsanlage. Die Aluminium-Dachhaube hat einen Doppelwandigen GFK Sockel für die thermische Trennung zwischen Haube und Dach. Das entstehen von Kondenswasser wird weitgehend vermieden. Für die Fahrstuhlschachtentrauchung ist die Dachhaube in der Ausführung RW3000plus mit Zertifikat nach DIN EN 12.101-2 und CE kennzeichnung lieferbar.

Lüftungshaube mit GFK Sockel

Lüftungshaube mit GFK Aufsatzkranz

rotec Lüftungshauben werden aus Aluminium Strangpressprofilen hergestellt. Die Lüftungsgitter können von innen mit einer Edelstahl-Fliegengaze bespannt werden. Der Grundrahmen der Lüftungshaube besteht je nach statischen Erfordernissen aus einem 40x40 mm Spezialprofil ohne Schweißnähte. Die Oberfläche der Lüftungshaube ist standardmäßig EV1 Natur eloxiert. Eine Farbeschichtung in allen RAL-Farben ist möglich. Die obere Abdeckplatte der Lüftungshaube ist bombiert so das Regenwasser ungehindert ablaufen kann.

Der untere Sockel besteht aus einer wärmegedämmten, doppelschaligen GFK Konstruktion. Die thermisch getrennte, wärmebrückenfreie Konstruktion aus GfK für optimale U-Wert und reduzierte Kondensatgefahr.

Die Unterkonstruktionen aus GfK sind in den Höhen 150 mm, 300 mm und 500 mm lieferbar.


Download Katalog Dachhauben

Download Katalog Dachhauben für Schachtentlüftung

Laden Sie hier den aktuellen Katalog über Dachhauben im PDF Format.

Quadratische Lüftungshauben

Lichte Öffnung unten Lichte Öffnung oben Nennweite
600 x 600 mm 400 x 400 mm 560 x 560 mm
700 x 700 mm 500 x 500 mm 660 x 660 mm
800 x 800 mm 600 x 600 mm 760 x 760 mm
900 x 900 mm 700 x 700 mm 860 x 860 mm
950 x 950 mm 750 x 750 mm 910 x 910 mm
1000 x 1000 mm 800 x 800 mm 960 x 960 mm
1100 x 1100 mm 900 x 900 mm 1060 x 1060 mm
1200 x 1200 mm 1000 x 1000 mm 1160 x 1160 mm
1400 x 1400 mm 1200 x 1200 mm 1360 x 1360 mm
1500 x 1500 mm 1300 x 1300 mm 1460 x 1460 mm
1600 x 1600 mm 1400 x 1400 mm 1560 x 1560 mm
1700 x 1700 mm 1500 x 1500 mm 1660 x 1660 mm
1800 x 1800 mm 1600 x 1600 mm 1760 x 1760 mm
2000 x 2000 mm 1800 x 1800 mm 1960 x 1960 mm
2200 x 2200 mm 2000 x 2000 mm 2160 x 2160 mm

Rechteckige Lüftungshauben

Lichte Öffnung unten Lichte Öffnung oben Nennweite

500 x 1000 mm 300 x 800 mm 560 x 560 mm
600 x 900 mm 300 x 800 mm 460 x 460 mm
600 x 1000 mm 400 x 800 mm 560 x 960 mm
600 x 120 mm 400 x 1000 mm 560 1160 mm
800 x 1100mm 600 x 900 mm 760 x 1060 mm
800 x 1700 mm 600 x 1500 mm 760 x 1660 mm
800 x 2200 mm 600 x 2000 mm 760 x 2160 mm
800 x 2500 mm 600 x 2300 mm 760 x 2460 mm
900 x 1200 mm 700 x 1000 mm 860 x 1160 mm
950 x 1450 mm 750 x 1250 mm 910 x 1410 mm
950 x 1950 mm 750 x 1750 mm 910 x 1910 mm
1000 x 1200 mm 800 x 1000 mm 960 x 1160 mm
1000 x 1500 mm 800 x 1300 mm 960 x 1460 mm
1000 x 2000 mm 800 x 1800 mm 960 x 1960 mm
1000 x 2500 mm 800 x 2300 mm 960 x 2946 mm
1200 x 1500 mm 1000 x 1300 mm 1160 x 1460 mm
1200 x 1700 mm 1000 x 1500 mm 1160 x 1660 mm
1200 x 1800 mm 1000 x 1600 mm 1160 x 1660 mm
1200 x 2200 mm 1000 x 2000 mm 1160 x 2160 mm
1200 x 2400 mm 1000 x 2200 mm 1160 x 2360 mm
1200 x 2500 mm 1000 x 2300 mm 1160 x 2460 mm
1400 x 1700 mm 1200 x 1500 mm 1360 x 1660 mm
1400 x 2000 mm 1200 x 1800 mm 1360 x 1960 mm
1400 x 2300 mm 1200 x 2100 mm 1360 x 2260 mm
1500 x 1800 mm 1300 x 1700 mm 1460 x 1860 mm
1500 x 2100 mm 1300 x 1900 mm 1460 x 2060 mm
1500 x 2500 mm 1300 x 2300 mm 1460 x 2460 mm
1500 x 2700 mm 1300 x 2500 mm 1460 x 2660 mm
1800 x 2100 mm 1600 x 1900 mm 1760 x 2060 mm
1800 x 2400 mm 1600 x 2200 mm 1760 x 2360 mm
1800 x 2500 mm 1600 x 2300 mm 1760 x 2460 mm
1800 x 2700 mm 1600 x 2500 mm 1760 x 2660 mm
2000 x 2600 mm 1800 x 2400 mm 1960 x 2560 mm


Sondergrößen und Sonderbau von Wetterschutzgittern auf Anfrage.
