Schalldämmende Lüftungsgitter, Wetterschutzgitter
Lüftungsgitter Typ W61 AK
Lüftungsgitter W61AK - Ansicht Tür |
Lüftungsgitter W61AK - Ansicht von vorne |
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Schalldämmend durch lärmabsorbierenden Kunststoffschaum
- Endkappen aus Kunstoff ASA Typ Luran S in grau, schwarz oder weiß
- Standardmaße: 425x48 mm in EV1 (Endkappen grau), RAL 9016 (Endkappen weiß) und RAL 8019 (Endkappen schwarz)
- Andere Farben und Maße auf Anfrage (Einbauhöhe immer 48 mm)
- Befestigung nicht sichtbar
- Maße:
- Länge: 425 mm
- Bauhöhe: 48 mm
- Türstärken: 37 bis 43 mm
- Schalldämmung: 32 (0;-2) dB
- Technische Zeichnung: W61AK.dwg
Zufuhr/ Abfuhr Typ W68 AK/1
Lüftungsgitter W86/AK1 - Ansicht von vorne |
Lüftungsgitter W86/AK1 - Ansicht von hinten |
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Schalldämmend durch lärmabsorbierenden Kunststoffschaum
- Typ W68 AK/1 ist Maßarbeit
- Maße:
- Einbautiefe: 48 mm
- Einbaumaße: 7 mm großer dann die Gittermaße
- Anschlag des Rahmens: 30 mm
- Mindestmaße: 200 x 180 mm
- Höchstmaße: 775 x 775 mm H
- Höhe = ein Vielfaches von 85 mm (Lamellenabstand)
- Schalldämmung: 8 (-1;-2) dB
- Technische Zeichnung: W68AK/1.dwg
Überströmöffnung Typ W68 AK/2
Lüftungsgitter W86/AK2 - Ansicht von vorne |
Lüftungsgitter W86/AK2 - Ansicht von hinten |
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Schalldämmend durch lärmabsorbierenden Kunststoffschaum
- Standardmaße: 292 x 193 mm, 382 x 278 mm, 432 x 363 mm und 452 x 448 in RAL 9016.
- Auf Anfrage: Andere Farben und Maße
- Maße:
- Mindestmaße: 200 x 193 mm H
- Höchstmaße: 788 x 788 mm H
- Einbaumaße: 7 mm größer als die Maße des Gitters
- Höhe = ein Vielfaches von 85 mm (Lamellenabstand)
- Türstärke: 37,5 bis 92 mm
- Schalldämmung: 8 (-1;-2) dB
- Technische Zeichnung: W68AK/1.dwg
Zufuhr/ Abfuhr Typ W45 / 86
Lüftungsgitter W45 / 86 - Ansicht von vorne |
Lüftungsgitter W45 / 86 |
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Lamellen mit lärmabsorbierender Mineralwolle (nicht brennbar)
- Insektenschutzgitter aus Edelstahl 304 - 6 x 6 mm (2,3 x 2,3 mm Maschenteilung auf Anfrage)
- Typ W45/86 ist Maßarbeit
- Optionale Wasserabflussrinne und Wasserschenkel.
- Lieferbar für Wandeinbau* oder Rahmeneinbau** (Ein spann stärke: 24 mm).
- Für Lüftungsgitter ab ungefähr 3 m2; ist eine bauseitige Unterkonstruktion notwendig
- Maße:
- Einbautiefe: 81,5 mm
- Überfalzmaß: 50 mm
- Mindestmaße: 300 x 300 mm
- Höhe = ein Vielfaches von 60 mm (Lamellenabstand)
- Schalldämmung: 6 (-1;-2) dB
- Technische Zeichnung: W45/86.dwg
Zufuhr/ Abfuhr Typ W46 / 150
Lüftungsgitter W46 / 150 - Ansicht von vorne |
Lüftungsgitter W46 / 150 |
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Lamellen mit lärmabsorbierender Mineralwolle (nicht brennbar)
- Insektenschutzgitter aus Edelstahl 304 - 6 x 6 mm
- Typ 446/150 ist Maßarbeit
- Für Lüftungsgitter ab ungefähr 3 m2 ist eine bauseitige Unterkonstruktion notwendig.
- Maße:
- Mindestmaße: 300 x 300 mm H
- Höhe = ein Vielfaches von 150 mm (Lamellenabstand)
- Einbautiefe: 150 mm
- Überfalzmaß: 40 mm
- Schalldämmung: 11 (-1;-2) dB
- Technische Zeichnung: W46/150.dwg
Zufuhr/ Abfuhr Typ W45 / 300
Lüftungsgitter W45 / 300 - Ansicht von vorne |
Lüftungsgitter W45 / 300 |
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Lamellen mit lärmabsorbierender Mineralwolle (nicht brennbar)
- Insektenschutzgitter aus Edelstahl 304 - 6 x 6 mm
- Typ 446/150 ist Maßarbeit
- Für Lüftungsgitter ab ungefähr 3 m2 ist eine bauseitige Unterkonstruktion notwendig.
- Maße:
- Mindestmaße: 300 x 300 mm H
- Höhe = ein Vielfaches von 150 mm (Lamellenabstand)
- Einbautiefe: 150 mm
- Überfalzmaß: 40 mm
- Schalldämmung: 16 (-1;-3) dB
- Technische Zeichnung: W45/300.dwg

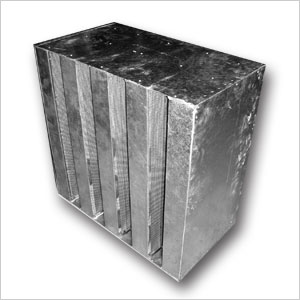

Zufuhr/ Abfuhr Typ W45B
Lüftungsgitter W45 / 300 - Ansicht von vorne |
- Typen:
- W40/11: mit Lamelle Nr. 8 des Gitters Typ W11
- W40/21: mit Lamelle Nr. 17 des Gitters Typ W21
- Hergestellt aus Alu-Strangpressprofilen Al Mg Si 0,5
- Eloxiert: silberfarbig - bronzefarbig (20 Micron)
- Pulverbeschichtet: nach RAL - Farbtönen (60 - 80 Micron)
- Abdeckung
- Alu-Blech
- Optional mit Schalldämmung
- Maße:
- Höchstabmessungen einteilig: 900 x
- Schalldämmung: 19 (-1;-4) dB
- Technische Zeichnung: W45B.dwg
